LX(HL)弹性柱销联轴器

LX（HL）弹性柱销联轴器是这一系列的基本形式。

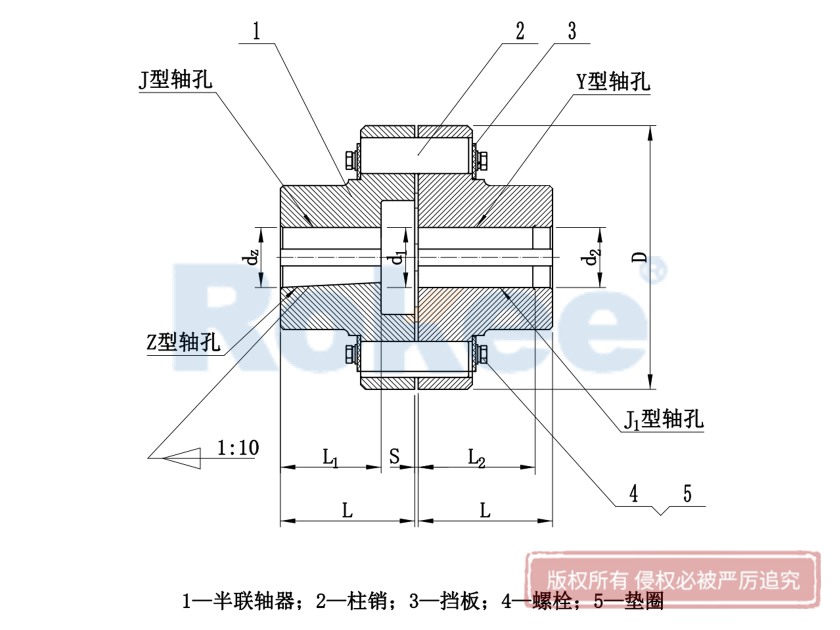

LX联轴器,HL联轴器,LX弹性联轴器,HL弹性联轴器,LX柱销联轴器,HL柱销联轴器,弹性柱销联轴器

LX(HL)弹性柱销联轴器基本参数

型号	公称扭矩 Tn(N.m)	许用转速 [n]r/min		轴孔直径 d1，d2，dz		轴孔配合长度			D	S	转动惯量 Kg.m2	重量 Kg
						Y型	Z、J1 、 Z型
						L	L1	L
		铁	铁	钢	铁	L	L1	L
LX1	160	7100		12 14	12 14	32	27	32	90	2.5	0.0064	2
				16 18	16 18	42	30	42
				19	19	42	30	42
				20 22	20 22	52	38	52
				24		52	38	52
LX2	315	5600		20 22	20 22	52	38	52	120	2.5	0.253	5
				24	24	52	38	52
				25 28	25 28	62	44	62
				30 32	30 32	82	60	82
				35		82	60	82
LX3	630	5000		30 32	30 32	82	60	82	160	2.5	0.6	8
				35 38	35 38	82	60	82
				40 42	40 42	112	84	112
				45 48		112	84	112
LX4	1250	4000	2800	40 42	40 42	112	84	112	195	3	3.4	22
				45 48	45 48
				50 55	50 55
				56	56
				60 63		142	107	142
LX5	2000	3550	2500	50 55	50 55	112	84	112	220	3	5.4	30
				56	56	112	84	112
				60 63	60 63	142	107	142
				65 67	65 67
				71 75
LX6	3150	2800	2100	60 63	60 63	142	107	142	280	4	15.6	53
				65 70	65 70
				71 75	71 75
				80	80
				85		172	132	172
LX7	6300	2240	1700	70 71	70 71	142	107	142	320	4	41.1	98
				75	75	142	107	142
				80 85	80 85	172	132	172
				90 95	90 95	172	132	172
				100 110	100	212	167	212
LX8	10000	2120	1600	80 85	80 85	172	132	172	360	5	56.5	119
				90 95	90 95	172	132	172
				100 110	100 110	212	167	212
				120 125		212	167	212
LX9	16000	1800	1250	100 110	100 110	212	167	212	410	5	133.3	197
				120 125	120 125	212	167	212
				130 140	130	252	202	252
LX10	25000	1560	1120	110 120	110 120	212	167	212	480	6	273.2	322
				125	125	212	167	212
				130 140	130 140	252	202	252
				150	150	252	202	252
				160 170	160	302	242	302
				180		302	242	302
LX11	31500	1320	1000	130 140	130 140	252	202	252	540	6	555.7	520
				150	150	252	202	252
				160 170	160 170	302	242	302
				180	180	302	242	302
				190 200	190	352	282	352
				220		352	282	352
LX12	63000	1250	950	160 170	160 170	302	242	302	630	7	902	714
				180	180	302	242	302
				190 200	190 200	352	282	352
				220	220	352	282	352
				240 250		410	330	-
				260		410	330	-
LX13	100000	1120	850	190 200	190 200	352	282	352	710	8	1700	1057
				220	220	352	282	352
				240 250	240 250	410	330	-
				260	260	410	330	-
				280 300		470	380	-
LX14	160000	850	630	240 250	240 250	410	330	-	800	8	4318	1956

LX弹性柱销联轴器主要用于同轴线传动系统，通过其内部的弹性元件——MC尼龙材质柱销，实现转矩的传递。LX联轴器具有结构简单、制造容易、装卸更换弹性元件方便等特点。半联轴器通常采用精密铸造工艺，材质为铸铁HT20-40或铸钢ZG35Ⅱ，轴孔与键槽依据相关标准加工成型。HL联轴器两端对称设计，支持快速拆卸与部件互换。核心弹性元件为MC尼龙材质的柱销，具有耐磨性和抗剪切特性。轴孔形式包括Y型（圆柱形）、Z型（圆锥形）和J型（短圆柱形），满足不同安装需求。

HL弹性柱销联轴器适用于同轴线传动的普通机械设备，如减速机、泵类、风机等，特别是在存在微小轴线偏移的传动系统和高频动载环境下的动力传递中表现良好。不适用于低速承重、强冲击振动及高可靠性要求的起重机械工况。同时，径向或角向偏移超过补偿限值的安装条件也不适合使用LX型弹性柱销联轴器。

LX型联轴器的规格型号：LX1联轴器，LX2联轴器，LX3联轴器，LX4联轴器，LX5联轴器，LX6联轴器，LX7联轴器，LX8联轴器，LX9联轴器，LX10联轴器，LX11联轴器，LX12联轴器，LX13联轴器，LX14联轴器。
